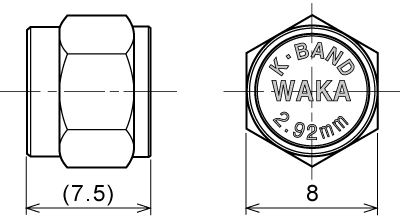

防塵キャップ
製品名 | 防塵キャップ |
---|---|
製品番号 | 01K1871-10 |
材質 | BS |
メッキ | Ni |
端子形状 | |
RoHS | ○ |
備考 |
製品仕様
項目:Requirement | 規格:Specification | |
---|---|---|
電気的性能Electrical | 特性インピーダンス:Characteristic Impedance | 50Ω |
電圧定在波比:V.S.W.R. | DC〜40.0GHz Max 1.05+0.005f f:frequency range(GHz) | |
挿入損失:Insertion Loss | DC〜40.0GHz Max 0.04√f dB f:frequency range(GHz) | |
絶縁抵抗:Insulation Resistance | DC 500V Min 1000MΩ | |
耐電圧:Dielectric Withstanding Voltage | 500V rms at Sea Level | |
接触抵抗:Contact Resistance | AC 50mA Max 3mΩ | |
コロナレベル:Corona Level |
高度21,336m(=70,000feet)と同等の気圧にて375V(実効値)の電圧を印加したときコロナ放電が生じない事。 375V(RMS) at min 21km (70k feet) |
|
機械的性能 Mechanical |
カップリング締め付けトルク:Coupling Proof Torque | 8.3kg-cm |
中心コンタクト保持力:Center Contact Mating | Min 100g | |
コンタクト寿命:Contact Disconnect Life | 500 matings Contact Resistance Max 3mΩ |
この仕様は、2.92mm Kコネクタの中で代表的なものについて述べたものです。仕様詳細については、別途お問い合わせください。
This specification covers the typical items among the K BAND connectors. Inquire separately for detailed specifications.
ケーブルAssyでの仕様は個別にお問い合わせください。
Please contact us for the cable assenmbly's specifications.
※表中の略記号について Regarding abbreviation symbols within the tables
SUS:Stainless steel (SUS303) BS:Brass Pv:Passivate Au:Gold plating Ni:Nickel plating
※注意…各コネクタに対応する周波数表記は、すべての品番に対応するものではありません。
Note : The frequency inscriptions on each connector do not correspond for all product numbers
