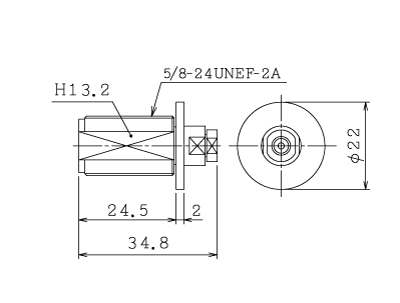

N/J
製品名 | N/J |
---|---|
製品番号 | 01R0119-00 |
タイプ | ケーブル用 |
形状 | ジャック |
材質 | BS |
メッキ | Ni |
端子形状 | |
周波数 | DC~18GHz |
ケーブルタイプ | セミリジッドSX-36 |
RoHS | ○ |
備考 |
製品仕様
項目:Requirement | 規格:Specification | |
---|---|---|
電気的性能Electrical | 特性インピーダンス:Characteristic Impedance | 50Ω |
電圧定在波比:V.S.W.R. | DC〜4GHz Max 1.1+0.025 f f:frequency range(GHz) | |
挿入損失:Insertion Loss | DC〜4GHz Max 0.1√f dB f:frequency range(GHz) | |
絶縁抵抗:Insulation Resistance | DC 500V Min 5000MΩ | |
耐電圧:Dielectric Withstanding Voltage | 1000V rms at Sea Level | |
接触抵抗:Contact Resistance | AC 50mA Max 2mΩ | |
機械的性能 Mechanical |
カップリング固定強度:Coupling Nut Retention | Min 50kg |
中心コンタクト保持力:Center Contact Mating | Min 100g | |
中心コンタクト固定力:Center Contact Retention | Min 500g axial | |
コンタクト寿命:Contact Disconnect Life | 500 Matings Contact Resistance Max 3mΩ |
この仕様は、N コネクタの中で代表的なものについて述べたものです。仕様詳細については、別途お問い合わせください。
This specification covers the typical items among the N connectors. Inquire separately for detailed specifications.
ケーブルAssyでの仕様は個別にお問い合わせください。
Please contact us for the cable assembly's specifications.
※表中の略記号について Regarding abbreviation symbols within the tables
SUS:Stainless steel (SUS303) BS:Brass Pv:Passivate Au:Gold plating Ni:Nickel plating
※注意…各コネクタに対応する周波数表記は、すべての品番に対応するものではありません。
Note : The frequency inscriptions on each connector do not correspond for all product numbers
