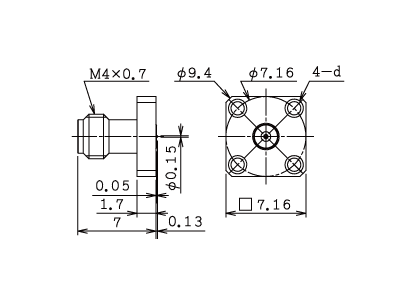

1.0mmW/4J

ダウンロードできる資料はありません。

製品名	1.0mmW/4J
製品番号	01R0367-00
タイプ	レセプタクル
形状	ジャック
材質	SUS
メッキ	Pv
端子形状
周波数	DC～110GHz
RoHS	〇
備考	コンプレッションタイプ

製品仕様

	項目:Requirement	規格:Specification
電気的性能Electrical	特性インピーダンス：Characteristic Impedance	50Ω
	電圧定在波比：V.S.W.R.	DC〜40GHz Max1.3 40〜60GHz Max 1.4 60〜110GHz Max 1.6
	挿入損失：Insertion Loss	DC〜110GHz Max 2dB　(L=100mm)
	絶縁抵抗：Insulation Resistance	DC 500V Min 5000MΩ
	耐電圧：Dielectric Withstanding Voltage	500V rms at Sea Level
	接触抵抗：Contact Resistance	AC 50mA Max 4mΩ
	コロナレベル：Corona Level	高度21,336m(=70,000feet)と同等の気圧にて190V(実効値)の電圧を印加したときコロナ放電が生じないこと。 190V(RMS)at min 21km(70 feet)
機械的性能 Mechanical	カップリング締め付けトルク：Coupling Proof Torque	8.3kg-cm
	中心コンタクト保持力：Center Contact Mating	Min 100g
	コンタクト寿命：Contact Disconnect Life	500 Matings Contact Resistance Max 3mΩ

この仕様は、1mm Wコネクタの中で代表的なものについて述べたものです。仕様詳細については、別途お問い合わせください。
This specification covers the typical items among the V BAND connectors. Inquire separately for detailed specifications.
ケーブルAssyでの仕様は個別にお問い合わせください。
Please contact us for the cable assembly’s specifications.

※表中の略記号について　Regarding abbreviation symbols within the tables
SUS：Stainless steel (SUS303)　BS：Brass　Pv：Passivate　Au：Gold plating　Ni：Nickel plating

※注意…各コネクタに対応する周波数表記は、すべての品番に対応するものではありません。
Note : The frequency inscriptions on each connector do not correspond for all product numbers
