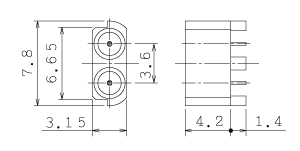

SMPM/P
製品名 | SMPM/P |
---|---|
製品番号 | 02R0224-00 |
タイプ | レセプタクル |
形状 | プラグ |
材質 | BS |
メッキ | Au |
端子形状 | |
周波数 | DC~26.5GHz |
RoHS | ○ |
備考 |
製品仕様
項目:Requirement | 規格:Specification | |
---|---|---|
電気的性能Electrical | 特性インピーダンス:Characteristic Impedance | 50Ω |
電圧定在波比:V.S.W.R. | DC〜65GHz Max 1.5 | |
絶縁抵抗:Insulation Resistance | DC 500V Min 5000MΩ | |
耐電圧:Dielectric Withstanding Voltage | 500V rms at Sea Level | |
接触抵抗:Contact Resistance | Center Contact : Max 6mΩ Outer Contact : Max 2mΩ |
|
機械的性能 Mechanical |
挿入力:Insertion Force | Max 20 N (Full Detent) |
抜去力:Withdrawal Force | Min 31 N (Full Detent) | |
繰返し動作:Operating Life | Max 100 cycles (Full Detent) | |
使用温度範囲:Operating Temperature Range | -55〜+165℃ |
この仕様は、SMPM コネクタの中で代表的なものについて述べたものです。仕様詳細については、別途お問い合わせください。
This specification covers the typical items among the SMPM connectors. Inquire separately for detailed specifications.
ケーブルAssyでの仕様は個別にお問い合わせください。
Please contact us for the cable assembly's specifications.
※表中の略記号について Regarding abbreviation symbols within the tables
BeCu:Beryllium copper BS:Brass Pv:Passivate Au:Gold plating Ni:Nickel plating
※注意…各コネクタに対応する周波数表記は、すべての品番に対応するものではありません。
Note : The frequency inscriptions on each connector do not correspond for all product numbers
